球頭銷專用熒光磁粉探傷機控制面板圖示說明
概述
磁粉探傷機的控制面板上面集中裝有各種電流指示表、指示燈、警示器、按鈕開關等，是無損檢測操作者對磁粉探傷機功能操作必備組件。磁粉探傷機的硬件控制應用均在控制面板上集中體現出來，可以說一臺好的磁粉探傷機離不開控制面板的精心設計。
球頭銷專用熒光磁粉探傷機除主控制面板外還另配有輔助控制面板，宏旭探傷機公司的技術人員會針對每臺專用磁粉探傷機的功能要求，精心設計，確保奉獻給用戶的每一臺探傷機均能體現以人為本的操作理念。
圖示說明

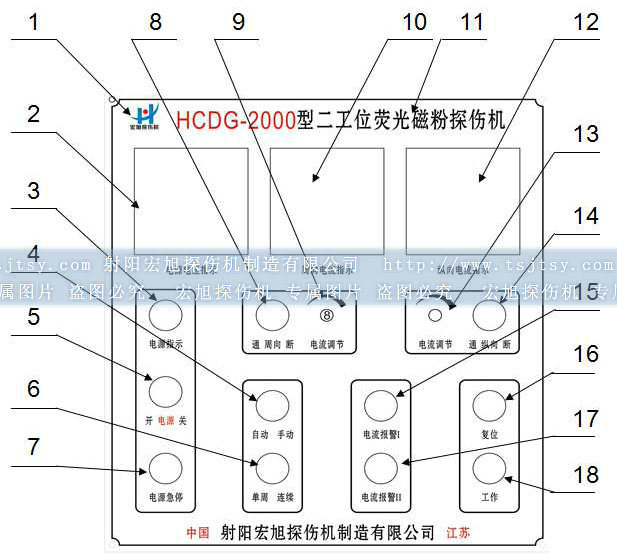

主控制面板
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示“射陽宏旭探傷機制造有限公司”公司標志 |
|
2 |
電源電壓表 |
指示電源電壓是否正常 |
|
3 |
電源指示 |
指示設備接通電源 |
|
4 |
手動/自動 切換開關 |
切換設備“手動”“自動”運行狀態 |
|
5 |
電源開關 |
為設備工作電源開關， 右旋為開，左旋為關 |
|
6 |
單周/連續 切換開關 |
在“自動”狀態下通過該按鈕控制程序單周或連續運行 |
|
7 |
電源急停按鈕 |
在“手動”“自動”狀態下通過該按鈕隨時切斷電源 |
|
8 |
周向通斷開關 |
接通時允許周向磁化，斷開時不允許周向磁化 |
|
9 |
周向電流調節電位器 |
調節周向電流大小 |
|
10 |
周向電流指示表 |
指示周向磁化電流大小 |
|
11 |
設備型號 |
指示設備的具體型號 |
|
12 |
縱向電流指示表 |
指示縱向磁化磁勢大小（指示電流乘以線圈匝數） |
|
13 |
縱向電流調節電位器 |
調節縱向磁勢的大小 |
|
14 |
縱向通斷開關 |
接通時允許縱向磁化，斷開時不允許縱向磁化 |
|
15 |
電流報警Ⅰ |
紅色報警，指示觀察工位另一側的磁化電極無電流通過 |
|
16 |
復位按鈕 |
按下控制設備動作自動復位到初始狀態 |
|
17 |
電流報警Ⅱ |
綠色報警，指示觀察工位側的磁化電極無電流通過 |
|
18 |
磁化工作按鈕 |
在“手動”狀態下按下對工件充磁 |
|
在“自動”狀態下按下啟動設備的自動功能 |

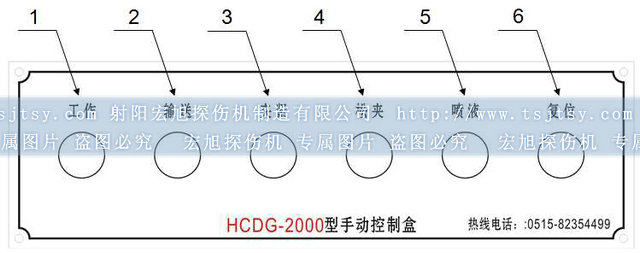

輔助控制面板
|
序號 |
名稱 |
功能說明 |
|
1 |
磁化工作按鈕 |
在“手動”狀態下通過該按鈕對工件磁化 在“自動”狀態下通過該按鈕啟動設備自動功能 |
|
2 |
輸送按鈕 |
在“手動”狀態下通過該按鈕控制輸送裝置啟動與停止 |
|
3 |
磁化電極夾緊按鈕 |
在“手動”狀態下按下對氣缸控制夾緊工件 |
|
4 |
磁化電極松夾按鈕 |
在“手動”狀態下按下對氣缸控制松開工件 |
|
5 |
磁懸噴液按鈕 |
在“手動”狀態下按下控制磁懸液噴或關 |
|
6 |
復位按鈕 |
按下控制設備動作自動復位到初始狀 |
保養
1、主控制面板與輔助控制面板的四角均由螺釘固定，需定期檢查緊固。
2、磁粉探傷機功能控制面上各按鈕開關需注意旋緊，不能在松動狀態下使用，以免故障的發生。
3、磁粉探傷機在使用過程中由于使用磁懸液作為檢測介質，容易滴落或飛濺到面板上，需注意時時清潔。
